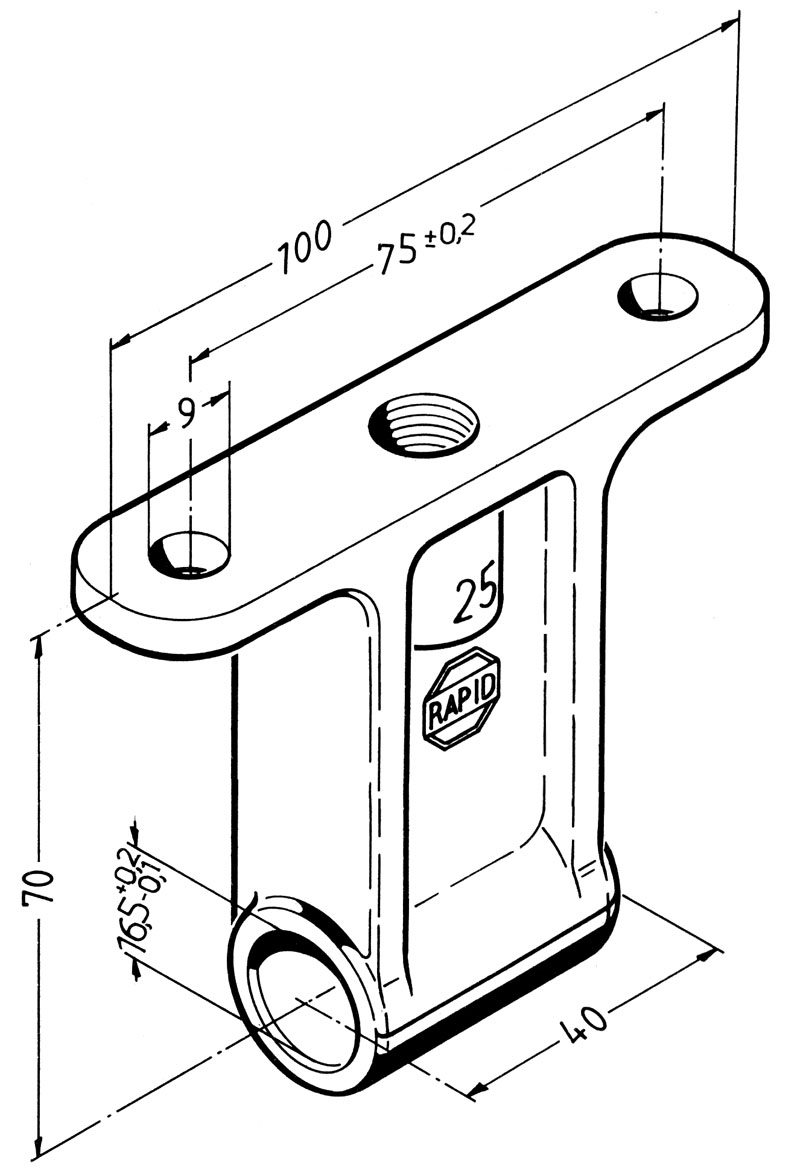

Scharnierlager Rapid H70

1,19 €*

Preise inkl. MwSt. zzgl. Versandkosten

Artikelnummer: 052.070.120

Produktinformationen "Scharnierlager Rapid H70"

Einsatzmöglichkeiten:
Scharnierlager für 25mm & 30mm Aluminium- oder Stahlbordwände.

Hinweise:
Bei Verwendung mit einer 25mm Bordwand, muss die "25" auf dem Scharnier außen zu sehen sein. Bei einer 30mm Bordwand entsprechend die Zahl "30".

Anbauhinweise:
Das Scharnierlager wird mittels einer Gewindeplatte an der Bordwand verschraubt.
Hierzu empfehlen wir Zylinderkopfschrauben M8 nach DIN 912.
Zusätzlich kann ein Zuganker mit M12 Gewinde verwendet werden.

Oberfläche: verzinkt

Gewicht: 0.45 kg
